PEM-320MP鋁鎳鈷磁場熱處理
時間：2022-05-02 21:12 作者：litian019 點擊:次
PEM-320MP鋁鎳鈷磁場熱處理
1.概述
1.1鋁鎳鈷永磁合金是現代最重要的一種永磁材料,由于它具有很高的永磁性能和良好的穩定性，而且溫度系數小.因此在電力、儀表、電子工業和尖端科學技術中獲得了廣泛的應用.
鑄造鋁鎳鈷永磁材料的工藝流程主要包含九個工序過程，其中配料、磁場熱處理為關鍵工序。國內外，主要采用磁場熱處理方法來提高材料的磁性能，本方法由磁體預熱，高溫固溶，磁場冷卻、磁場等溫、多級時效處理構成，通過對磁體的磁場熱處理，獲得優良的永磁性能和集合形狀滿足要求的磁性元件。
1.2、磁場熱處理的機理
將鋁鎳鈷磁體冷卻到居里點以上50∽1000度（即900度左右）置于磁場中，以一定的速度繼續冷卻，或者在熱磁處理爐中保溫一段時間，依靠磁場的作用，使調幅分解形成的α1相沿接近外磁場的易磁化方向排列，形成磁織構，以獲得高矯頑力。在磁場中的冷卻速度不宜過快，以便α分解成α1 + α2充分完成；但冷卻速度也不能太慢，以保證α1相的高度彌散分布，具體鋁鎳鈷在磁場中的臨界冷卻速度皆由試驗確定，也就是依據規定產品的生產工藝來確定。
2、特點
2.1、PEM-320MP型鋁鎳鈷磁場熱處理系統由加熱箱式爐、箱式爐溫度控制器、磁場電磁鐵、磁場控制電源、冷卻水裝置（對磁場電磁鐵進行冷卻）組成。磁場電磁鐵采用單扼U形結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
2.2、PEM-320MP型鋁鎳鈷磁場熱處理系統磁場氣隙調節輕便靈活，極頭與極柱設計為一體結構，漏磁小，極面尺寸為300mm×300mm，做到了較高的電磁效率，工作磁場氣隙最大為240mm。
2.3、PEM-320MP型鋁鎳鈷磁場熱處理系統的工作磁場氣隙調整結構采用T型螺紋結構，調節桿調節工作氣隙的大小，調節方便，工作時不需要鎖緊。
2.4 PEM-320MP型鋁鎳鈷磁場熱處理系統既可用于磁性材料的取向熱處理，也可用于大產品的磁參數測量，同樣適用大塊薄片的磁性材料產品的磁化試驗。
3、主要技術參數
3.1、適用范圍：主要用于磁場取向、磁場熱處理、磁化充磁、物質磁效應應用、磁光效應、霍爾效應、磁性測量等工程
3.2、極面尺寸 ：300mm×300mm
3.3、磁場氣隙 ：0～240mm連續可調。
3.4、中心磁場強度 ：
H≥1.1T 工作氣隙100mm時
H≥0.8T 工作氣隙150mm時
H≥0.6T 工作氣隙200mm時
H≥0.5T 工作氣隙240mm時
3.5、工作電流 ：DC 0～100A
3.6、線包絕緣電阻 ：＞10MΩ
3.7、冷卻方式 ：水箱式冷卻
3.8、直流冷態電阻 ：1.5歐
3.9、充磁機尺寸 ：1800(L)×9500(D)×1000(H)
3.10、重 量 ：4000kg
3.11、最高功率 ：15kW

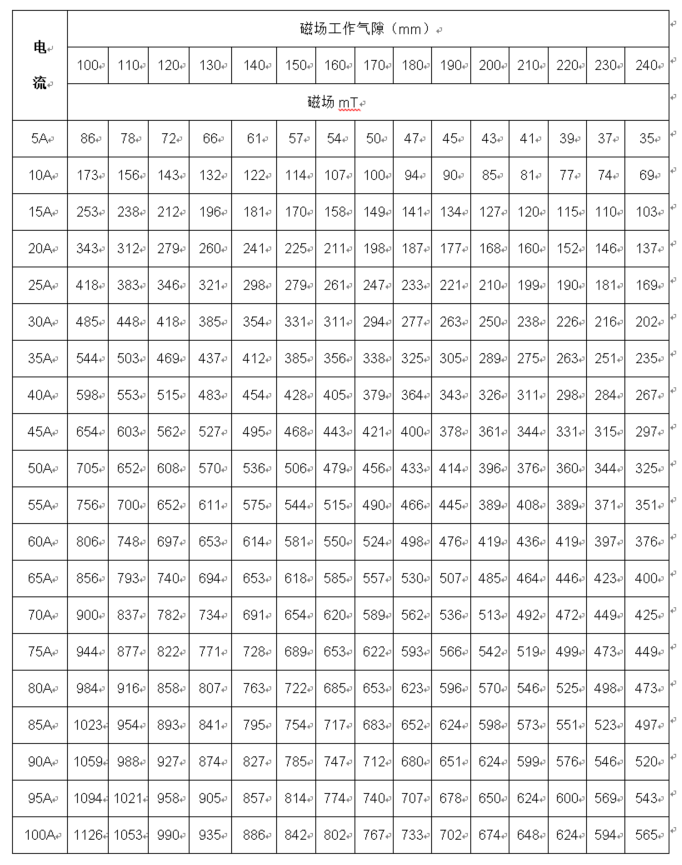

4.0、磁場參數表
